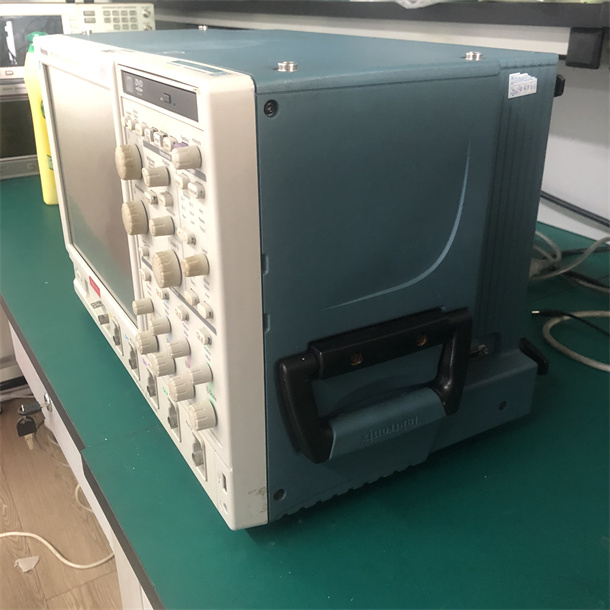

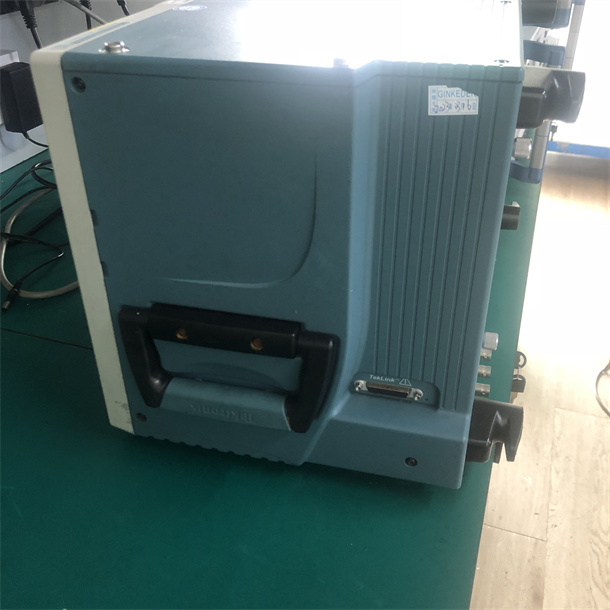

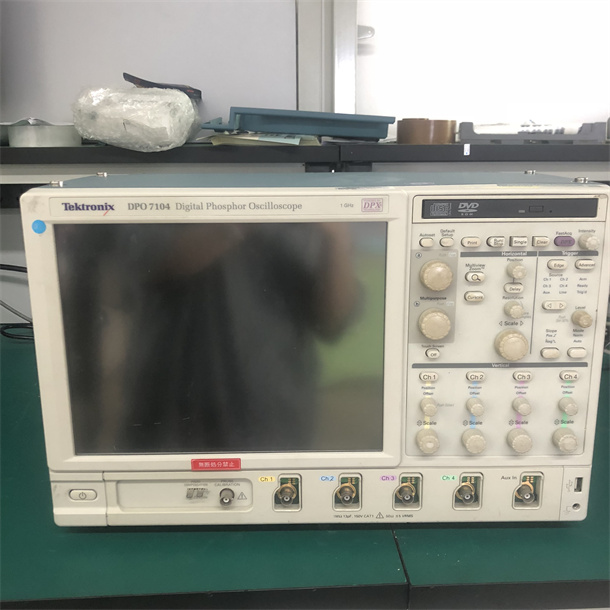

泰克DPO7104示波器DPO7000系列是新一代实时数字荧光示波器，是设计人员验证、表征、调试和测试复杂电子设计时所面临的具有挑战性的信号完整性问题的最佳解决方案

该列产品在信号采集和分析方面具有卓越的性能，操作简单，以及无与伦比的调试工具，可加快您的日常任务。业内最大的屏幕和直观的用户界面提供了方便的访问最大的信息量。

DPO7104特性：

带宽：1 GHz

通道数：4

输入阻抗 50 Ohms/1 Mohms

最大采样率：20 GS/s

记录长度：40M

用户可选择的带宽限制以提高测量精度

针对信号完整性和时序挑战的事件搜索和标记

8/16 位数据的 I2C 触发增强

精确触发提供超过 1400 种组合来解决几乎任何触发情况

12.1" 业界最大的 XGA 触摸屏显示器

从串行数据流中恢复时钟

低速串行协议触发（I2C、SPI、RS-232、CAN）

功能与优势

·用于串行和数字应用的35GHz带宽模型

适用于所有应用的25GHZ、1GH和500MHZ带宽型号

一个通道的实时采样率高达40GS/s，所有四个通道的实时采样率高达10GS/s

·多达500个样本的多视图缩放记录长度”快速导航功能

>250.000WFMS/S最大波形捕获率

·通过FastFrame每秒高达310.000波形”分段存储器获取模式

·用户可选择带宽限制滤波器，实现更好的低频测量精度

MyScope@自定义窗口和鼠标右键单击菜单实现

卓越效率

事件搜索和标记，在整个波形中查找特定事件

·精确°触发提供了最灵活和最高性能的触发，超过1400种组合，以解决几乎任何触发情况。

·121“

带触摸屏的XGA显示器

·通信屏蔽测试

从串行数据湾中恢复时钟

·64位NRZ串行模式触发器，隔高模式相关效应，最高可达1.25Gb/s

低速串行协议触发与解码(I-C、

SPIRS-232、CAN、LIN和FlexRay)

特定技术的软件解决方案为MIPI提供内置的域专业知识D-PHY，以大网

，USB 2.0一数性测试，抖动，时序眼图，电源，DDR内存总线分析，CAN、LIN和FlexRay网络设计

·带有Microsoft WindowsXP操作系统的openChoice@软件可实现内置网络和扩展分析

应用程序

信号完整性、抖动和时序分析

复杂设计的验证、调试和表征

电信和数据通信行业标准串行数据流的调试和一致性测试

·低速串行总线设计(12c、SPI、RS-232、CAN、LIN和FlexRay)

瞬态现象的研究

。功率测量与分析

·光谱分析法

泰克示波器的信号保真度确保您对测量结果的信心

·所有型号、所有通道上的高采样率，以捕捉更多的

信号细节(瞬变、缺陷、快速边缘)o在25GHz和3.5GH2型号上的一个通道上提供40G5/s选件2SR可将1GHz

型号的最大实时采样率提高一倍
