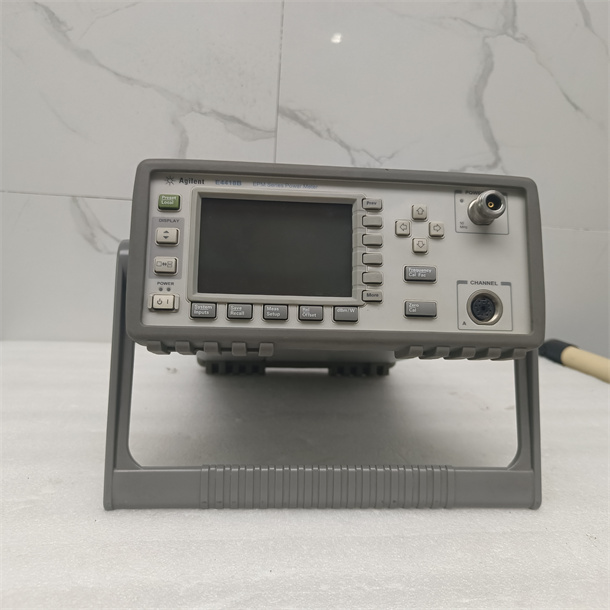

Agilent安捷伦E4418B功率计有一个带LED背景光和反差控制的高分辨率LCD显示器，这就使用户在各种照明条件下能从远处以宽阔的视角观察功率读数。利用用于最常用功能的硬键和简化在不同应用场合下仪器配置的专用功能键菜单，便很容易了解和使用用户接口。可以贮调用10种仪器配置，从而降低了对重复设置顺序的要求。

安捷伦E4418B/是德Agilent E4418B特点

测量速度快(利用E4418B时,每秒读数达200次;利用E4419B时,每秒读数达100次,经HP-IB控制,采用E系列传感器)

与Agilent 437B(E4418A)和Agilent 438B(E4419A)代码兼容

可用新的E系列功率传感器以及所有8480系列功率传感器进行工作

没有使用Agilent 8480系列传感器时的量程转换延迟(在50dB量程内)内.使用E系列传感器时,只有一个快速量程转换点(在90dB量程内)

带背景光的高分辩率LDC显示器,能以宽阔的视角显示数据

与Agilent 437B和Agilent 438A有同样的高度和宽度

符合CD和CSA标准

标准的3年全球保用期

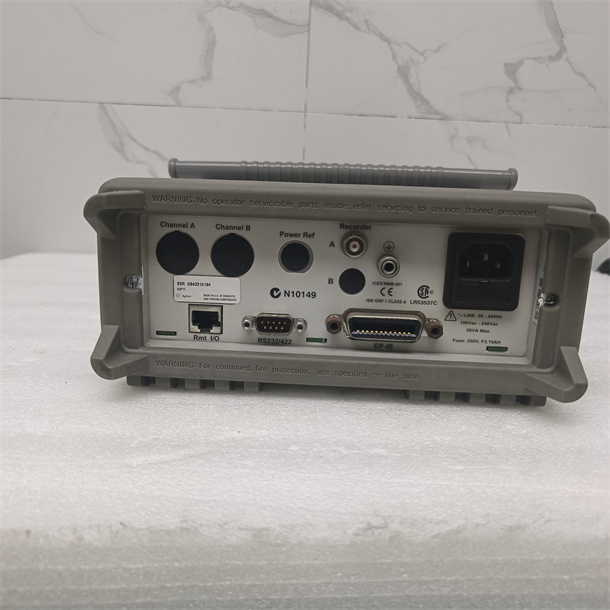

RS-232/422串行接口作为标准

提供内部充电电流选件

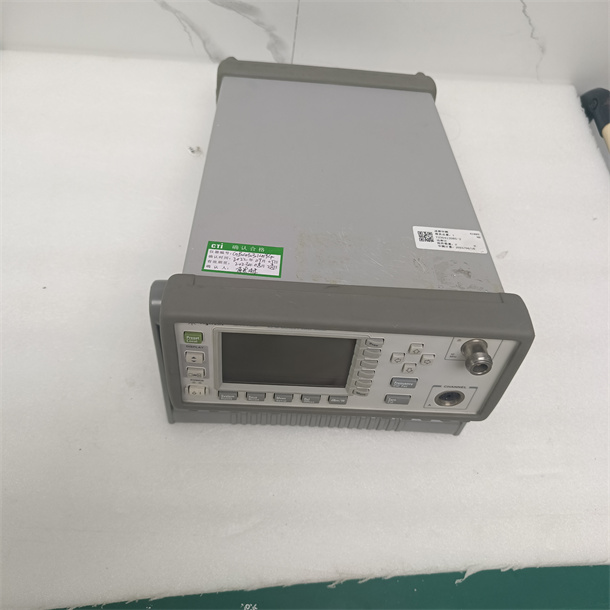

安捷伦E4418B功率计-是德Agilent E4418B

主要特性与技术指标

– 控制和设置您的功率计和传感器

– 为您的关键测量设置所有的必要参数

– 通过软件中的一个实例控制多个功率计/传感器

– 采用您需要的格式来记录和显示测量数据：

– 提供 6 种不同的显示类型，更轻松灵活地查看您所关心的数据

– 只需点击三次便可导出结果：

– 把数据快速导出到常用工具中，例如 Matlab、Microsoft Excel 和 Microsoft Word，

以进行归档或进一步分析。

·显示分辩率:在对数方式下,可选择的分辩率为1.0,0.1,0.01和0.001dB;或在线性方式下,可选择的

分辩率为1-4位数

·缺省分辩率:

绝对精度:±0.02dB(对数)或±0.5%(线性).再加上对应的功率

·传感器线性(百分比)

相对精度: ±0.04dB(对数)或±1.0%(线性).再加上对应的功率

·传感器线性(百分比)

·功率参考

功率输出:1.00mW(0.0dBm).在工厂中调到±0.7%,可溯源到美国国家标准技术研究院(NIST)

·精度:在1年内最坏情况为±1.2%(±0.9%rss)

·频率范围:100KHz-50GHz和75GHz-110GHz,视传感器而定

·功率范围:-70dBm - +44dBm(100pW-25W),视传感器而定

·功率传感器:与所有Agilent 8480系列传感器和Agilent E系列传感器兼容

·单个传感受器动态范围:

90dB(最大值)(Agilent E系列传感器)

专为研发设计

– 校准因数储存在 EEPROM 中，可确保测量精度

– 直观的用户界面可以快速进行设置

– 以图形方式显示 delta 测量数据，可以简化查看和分析

– 迹线缩放有助于研究毛刺、过冲和上升/下降时间

– 对于 DME、GSM、EDGE、WCDMA、WLAN 和 LTE 等常见信号，

利用内置无线和雷达预置，能够更快、更轻松地完成测试

50dB(最大值)(Agilent 8480系列传感器)

·显示单位:

绝对单位:W或dBm

相对单位:面分数或dB

针对制造业而设计

– 利用 P 系列功率计实现高达 100 MSa/s 的采样率和 1500 个读数/秒的测量速度，

从而显著提高生产效率

– 利用 U2040 X 系列宽动态范围功率传感器，实现 50,000 读数/秒的超快测量速度，

以实现更高的制造吞吐量

– 代码可兼容传统功率计，可节省新代码开发的时间和精力

– 后向兼容所有的传统功率传感器，以保护传感器投资

– 广泛的平均功率和峰值功率传感器选择，适用于各种应用

– 以图形和表格格式显示 CDDF 统计测量结果，适用于无线元器件制造
