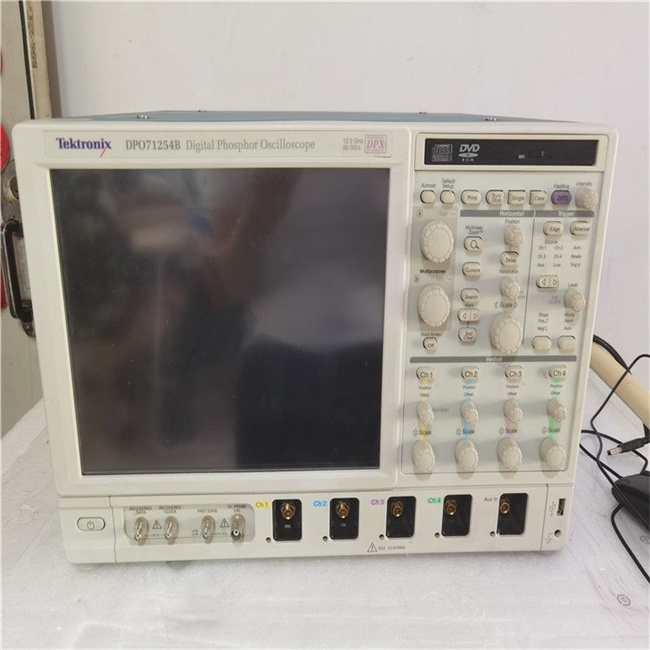

Tektronix泰克 DPO71254C混合信号示波器，模拟宽带高达 33 GHz，上升时间快达 9 ps。支持对最新的高速串行标准的测试，在 2 个通道上提供了 100 GS/s（33、25、23、20、16 和 12.5 GHz 型号）。

主要特点

卓越的信号完整性和出色的信噪比 – 观察波形最真实的表现

Pinpoint 触发 – 最大限度地减少采集故障信号所用的时间，高效排除故障，缩短调试时间

可视触发 – 精确判定触发，找到复杂波形中的独特事件

搜索和标记 – 为感兴趣的信号提供波形或串行总线码型匹配和软件触发

自动串行分析选项，用于 PCI Express、8b/10b 编码串行数据、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI? C-PHY、D-PHY 和 M-PHY

P7700、P7600 和 P7500 三模 探测系统 – 完美匹配的信号连接性能，包含校准探头端部功能

P6780、P6750 和 P6717A 高性能 17 通道逻辑探头，具有高达 2.5 GHz 的带宽，能够连接当前的快速数字信号（仅限 MSO70000 系列）

主要性能指标

模拟宽带高达 33 GHz，上升时间快达 9 ps。支持对最新的高速串行标准的测试

33 GHz 型号有 2 条通道提供真正的 33 GHz 实时模拟带宽

业界领先的采样率和定时分辨率

在 2 个通道上提供了 100 GS/s（33、25、23、20、16 和 12.5 GHz 型号）

四通道同时使用性能

高达 23 GHz 带宽

高达 50 GS/s 实时采样率

使用 MultiView Zoom? 获得高达 500 百万样点记录长度，便于快速导航

最快的波形捕获速率，每个通道最高为 >300000 wfms/s

16 个逻辑通道，为数字和模拟信号调试提供高达 80 ps 的定时分辨率（仅限 MSO70000 系列）

可利用独有的 iCapture? 功能通过单探头连接查看数字通道的模拟特点

6.25 Gb/s 实时串行触发 – 保证指定的 NRZ 或 8b/10b 码型第一次出现时触发，以隔离码型相关影响

应用支持涉及高速串行行业标准、宽带射频、电源系统和内存－实现标准规定认证、测试自动化和易用性
