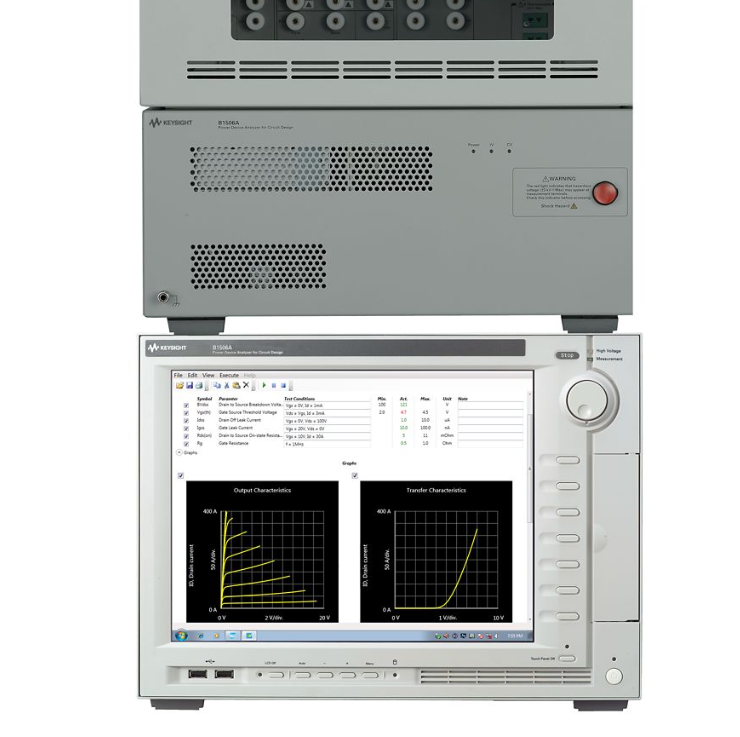

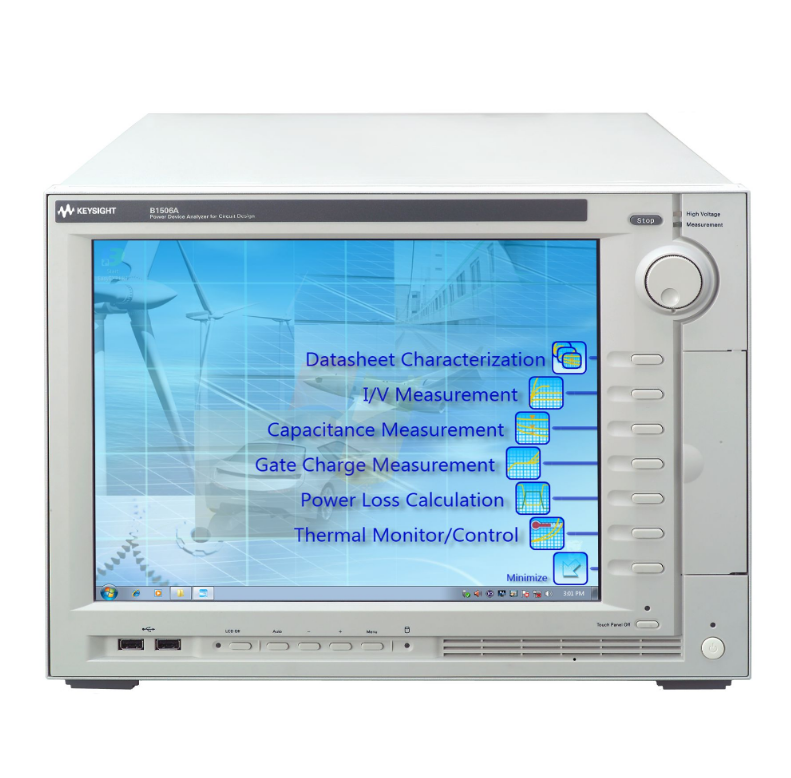

KEYSIGHT B1506A具有全面的功能，包括宽泛的电压和电流 (3 kV 和 1500 A) 与温度量程 (-50°C至+250°C)、快速脉冲生成功能以及低于毫微安的电流测量功能，能够帮助设计人员确定实际电路工作状态下的不合格器件; 独特的软件界面能够呈现熟悉的器件技术资料制式，用户无需正式培训即可轻松表征器件; 测试夹具中集成的切换电路支持全自动测试，能够自动完成高压和大电流测试以及 IV 和 CV 测量切换。此外，B1506A 配有独特的插入式器件测试夹具插座适配器，可以避免电缆连接和其他人为错误。借助集成高低温冲击试验箱 (Thermostream)控制或加导热板，B1506A 还可以实现全自动热表征。被测器件 (DUT) 十分接近 B1506A 的测量资源，因此电缆无需延长至温度箱，可以避免电缆延长导致严重寄生。鉴于此，B1506A 能够在高温和低温条件下精确测量高达 1500 A 的无振荡超大电流。

B1506A特性

— 测量所有 IV 参数 (Ron、BV、泄漏、Vth、Vsat 等)

— 测量高电压偏置条件下的晶体管输入、输出和反向转移电容 (Ciss、Coss、Crss、Cies、Coes、Cres、Rg)

— 栅极电荷 (Qg) 曲线测量

— 功率损耗 (传导、驱动和切换) 测试

— 易于使用且支持全自动测量

— 技术资料表征模式支持用户快速且轻松地评测技术资料参数

— 广泛的工作 I/V (1500 A，3 kV) 和热测试范围 (-50°C至 +250°C)

— 示波器视图提供脉冲测量波形视觉验证

技术指标条件

测量和输出精度技术指标数据在下列条件时测得。注: SMU 测量和输出精度以测试夹具

输出端数据为准，电容测量以 MFCMU 输出端数据为准。

1. 温度: 23°C±5°C

2. 湿度: 20% 至 70%，无冷凝

3. 需要 40 分钟预热并完成自校准。

4. 执行自校准后，环境温度变化小于±1°C。(注: 不适用于 MFCMU)

5. 执行自校准后 1 小时内测量有效。(注: 不适用于 MFCMU)

6. 校准周期: 1 年

7. SMU 集分时间设置: 10 PLC (1 nA 至 1 A 范围，电压范围)，200 μs (20 A 范围); 高速

ADC 平均值: 128 样本/PLC

8. SMU 滤波器: MPSMU 启动

工作条件

B1506A 需在下列条件下使用:

温度: +5°C至+40°C

湿度: 20% 至 70%，无冷凝

与高低温冲击试验箱结合使用且空气温度超过+20°C时

温度: +20°C至+30°C

湿度: 20% 至70%，无冷凝

与高低温冲击试验箱结合使用且空气温度不超过+20°C时

温度: +20°C至+30°C

湿度: 20% 至 50%，无冷凝

与导热板搭配使用时

温度: +5°C至+30°C

湿度: 20%至 70%，无冷凝
