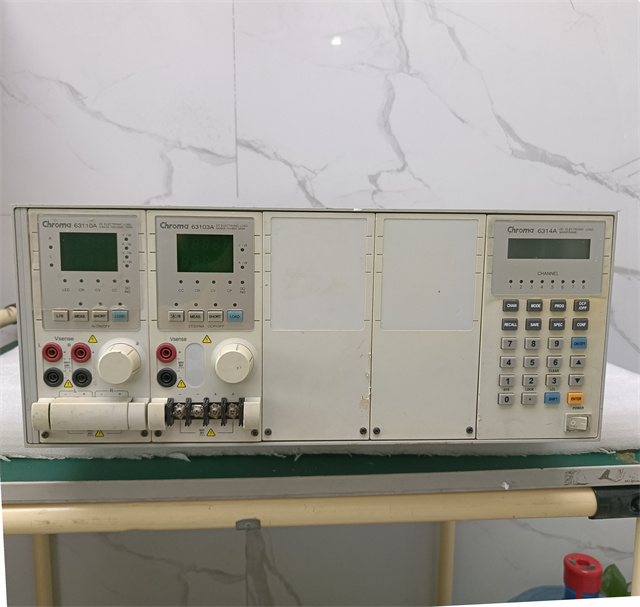

Chroma6310A可编程直流电子负载63103A

负载模块 80V/60A/300W

6310A负载模块利用光电羯合的得离功能，使每个负载模块间完全立，用户可透过6310A主从控制功能央控制这些彼此间相写独立的多个负块，来测试多路输出电源或大功率电源。

产品特性

最大功率:200W,100Wx2(双通道),30W&250W,300W,350W,600W.1200W

电压操作范围:0~ 600V

与6310具备高度兼容性同一机框可达 8 通道，适合多输出切换式电源供应器测试高达1200W的负载模块

可满足大电流、大功率应用需求可同步执行多组电子负载模块的应用定电流、定电阻、定电压及定功率

操作模式

动态负载操作频率可达20kHz高速负载电流变化率，负载上升/下降变化率为0.32mA/us ~ 10A/us低输入阻抗，低电压时亦具有大电流拉载能力可仿真电源负载晓时反应并实时量测输出使用者可透过前面板编辑100组测试参数及状态储存可根据测试参数之设定规格高/低限制，自动判定测试结果是否有超出设定

规格数字I/O控制

多段式16-bit高精密电压、电流量测线路过电流(OCP)测试功能遥控测试功能短路测试

开机自我检测功能

保护功能:过功率、过电流、过温度保护及过电压、正负极反向告警RS-232、USB(选购)、GPIB(选购)控制接口

Chroma 6310A系列可编程直流电子负载主要应用于多路或单路输出的AC/DC电源、多路或单路的 DC/DC输出变换器、充电器及电源类电子组件性能测试，对工程师在设计研发、生产线测试及品保的产品检测作业上提供快速有效的测试方案。6310A系列采模块化设计，用户可将选购之不同负载功率的模块放进系统主机框，透过前控制板的键盘、RS232、USB与GPIB标准接口来控制

6310A系列电子负载目前提供12款负载模组，功率从20W到1200W不等:电流最大达240A:电压量测可从0.5mV到600V。每个模组采隔离与地浮接方式，避免造成短路回路，每一负载模组均具有两段式电流和电压量测档，主/从介面的设计可同步执行多组电子负载模组拉载的应用，此负载可在定电流、定电压、定功率与定电阳工作模式下操作。

6310A系列可仿真各种动态负载状态，用户透过编辑负载电压、负载电流、负载的上升/下降率、电流准位、持续时间等参数来编辑负载波形，测试参数及状态的储存功能多达100组，系统可根据自动测试需求，随时从仪器内的储存单元EEPROM中呼叫出来使用

6310A系列中每一负载模块皆采多段式16-6高情密电压电流量测线路，使用者可透过前控制板简易挥的键盘测量及调整在绩电乐或防真短路测流，此外，6310A系列也专为自动化生产线设计可选购配件的遥控器。

6310A系列具有自我诊断系统设计，可自行维护仪器的日常使用，6310A系列还具有过功率、过电流、过温度保护及过电压、正负极反向告警功能，可大幅提高产品可靠性是工程测试及自动测试系统整合得以信赖的产品。

型号

6310A Series 可编程直流电子负载

6312A 双负载模块机框

6314A 四个负载模块机框

63101A 电子负载模块 80V/40A/200W

63102A 电子负载模块 80V/20A/100W x2

63103A 电子负载模块 80V/60A/300W

63105A 电子负载模块 500V/10A/300W

63106A 电子负载模块 80V/120A/600W

63107A 电子负载模块 80V/5A & 40A/30W & 250W

63108A 电子负载模块 500V/20A/600W
