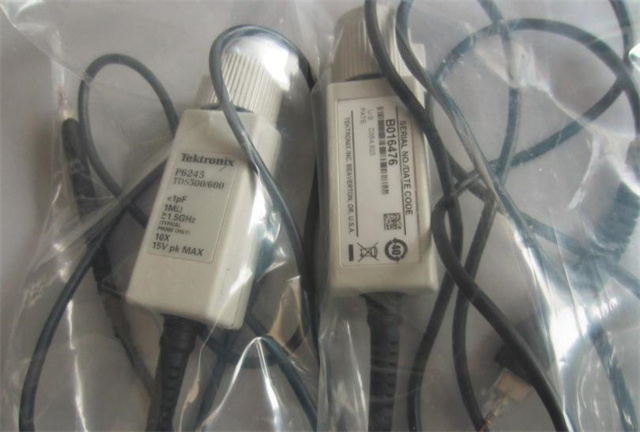

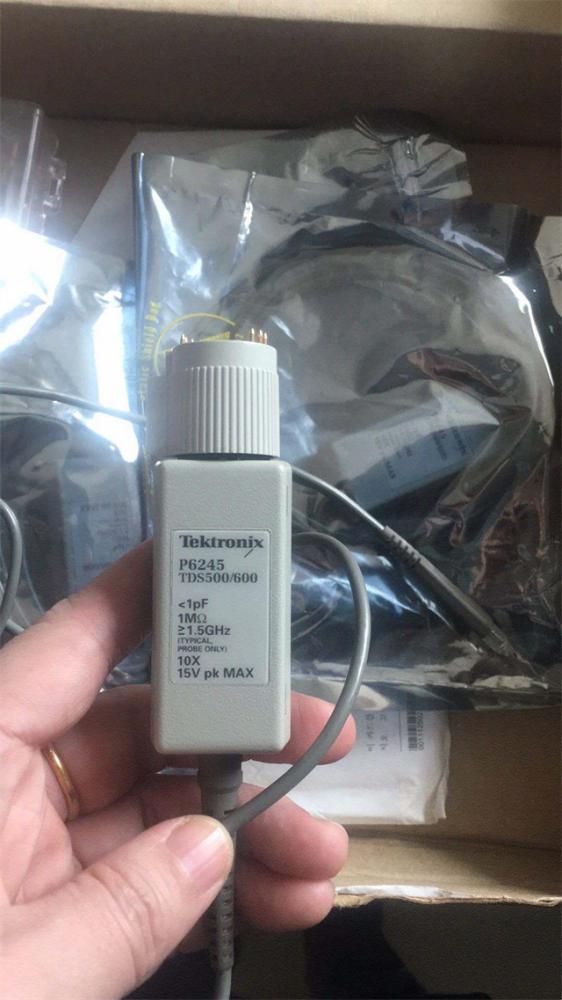

Tektronix泰克P6245示波器探头1.5G

P6245有源探头带有TEKPROBE BNC接口的有源探头。 P6243具有良好的电气和机械性能，是为满足当今数字系统设计而推出的，使用时不需要附加电源，只需将电缆连接到示波器的TEKPROBE BNC接口上。适合于高速信号采集，低电路负载解决了当今设计人员所遇到的困难。

低压单端探头通常用于测量低于 12 V 以地参考的高速信号。这种低压探头是在高阻抗、高频电路元件上进行测量的优秀选择，这些测量中需要将探头负载影响降至最低。 用户应选择具有低输入电容指标 (~1 pF) 的探头以最大程度降低探头对电路的负载影响。 具有较低输入电容的探头能在更高频率上提供更高输入阻抗。

泰克低压单端探头解决方案提供：

很高的输入阻抗，很低的输入电容 (<1 pF)

带宽高至 4 GHz。

全面的探头附件，实现优异的测量性能

特点和优点

≥1GHz带宽（仅指探头）

≤1pF输入电容

1MΩ输入电阻

能直接连接到0.5mm间隔的SMDs

测量CMOS、BiCMOS、ECL、GaAS和TTL逻辑轻便的探头/电缆与带TEKPROBE BNC接口的示波器一起使用时，不需要额外的电源和电缆

满足了TDS500/600/700和TDS3000系列示波器探头端要求超过1GHz带宽的要求。

是为500MHz带宽的示波器设计的有源FET探头，它有1GHz的带宽，与Tekronix 500MHz示波器一起使和时，能提供500MHz的系统带宽。此外，需要TEKPROBE BNC接口加电，若与带TEKPROBE BNC接口的示波器一起使用时就省去了额外的电源和电缆。
