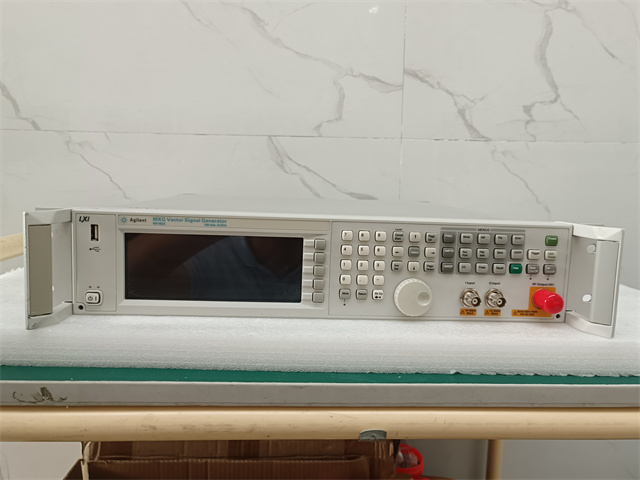

N5182A是安捷伦MXG系列矢量信号发生器，带宽100 kHz 至 6 GHz，使用高度可靠、快速切换的电子衰减器，在 3 GHz 时 >+23 dBm，W-CDMA 动态范围：≤-73 dBc（输出功率 +5 dBm）在列表模式下，频率、幅度和波形同时切换时间 ≤900 μs

安捷伦N5182A MXG 矢量信号发生器能够同时提供快速的频率、幅度和波形切换、大功率（使用电子衰减器）以及高可靠性，但体积仅为两个机架单元（2RU），并且针对蜂窝通信和无线连通性元器件的制造进行了优化。

N5182A主要技术指标

N5182A 频率范围

选件503 100 kHz至3 GHz

选件506 100 kHz至6 GHz

低频率 100 kHz

分辨率 0.01 Hz

相位偏置 以额定值0.01°增量调整

N5182A 幅度输出功率

> 100 kHz至50 MHz +13 dBm

> 50 MHz至3 GHz +13 dBm

> 3 GHz至5.0 GHz +13 dBm

> 5.0 GHz +11 dBm

N5182A 单边带相位噪声 [处于20 kHz偏置]

500 MHz ≤ -126 dBc/Hz (典型值)

1 GHz ≤ -121 dBc/Hz (典型值)

2 GHz ≤ -115 dBc/Hz (典型值)

3 GHz ≤ -110 dBc/Hz (典型值)

4 GHz ≤ -109 dBc/Hz (典型值)

6 GHz ≤ -104 dBc/Hz (典型值)
