罗德FSU频谱分析仪的操作界面与用于常规测量的R&SFSP相同，这些仪器为不同的应用提供了统一的操作平台。R&S°FSU在射频性能上也超越了性能非常优秀的R&SFSE和R&SFSI0系列产品。将该产品用在研发、质量控制和生产过程中，测量将变得更加简单、快速和可靠。

R&SFSU是迄今为止市场上动态范围最大的频谱分析仪。

罗德与施瓦茨FSU8带宽：20Hz- 8 GHz

特性

具有多种分辨率滤波器

。高斯,FFT (快速傅立叶变换)，信道,RRC (根升余弦)

。全面的测试程序

。TOl (三阶交调)，0BW (占用带宽)，CCDF (互补累积分布函数)

。Channel power (信道功率)，ACPR(邻信道功率比)，multicarrier ACPR(多载波邻信道功率比)

全面的分析功能：

结合信道滤波器或RRC滤波器的时域功率功能，使得R&SFSU成为完美的信道功率计TOl 标记功能(图3)

噪声/相位噪声标记功能多信道/邻信道功率测量功能多种标准可供自定义配置(图4)CCDF测量功能(图5)

可选设定设置的分屏模式(图6)峰值列表标记功能:用于快速

搜索设定频段内的峰值

杂散****测量

谐波失真测量

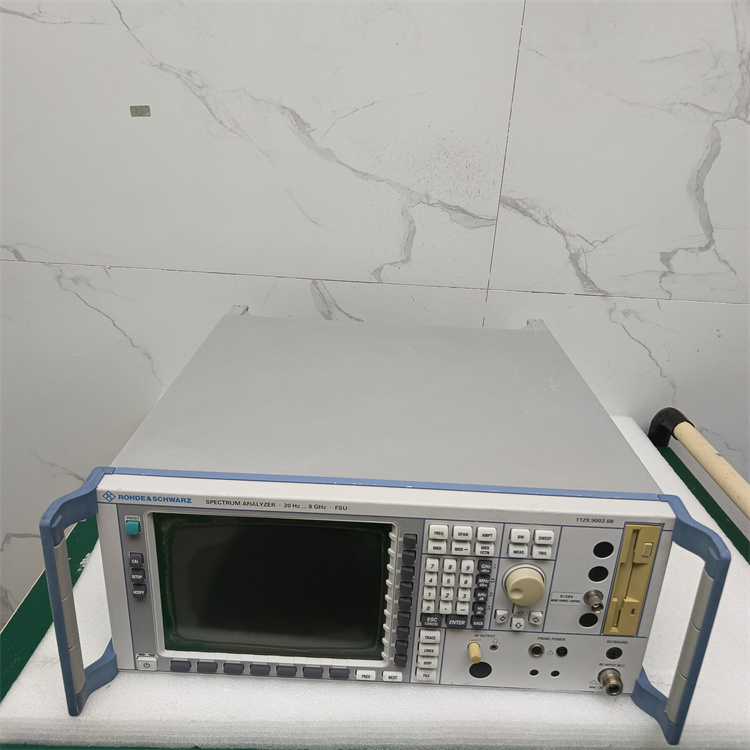

罗德与施瓦茨FSU8频谱分析仪20Hz - 8 GHz

性能，动态范围:

TOl 典型值 +25 dBm

1db压缩点 +13 dBm

相位噪声

典型值-133dBc (1Hz) ，640MHz偏移

典型值-160dBc (1Hz)，10MHz偏移

优秀的显示线性度: <0.1dB

ACLR/3GPP 84d (噪声校正)

速度

。时域下的快速邻信道功率测试程序

。对于关心的频率可自定义列表，从而实现快速测试

。在时域下，通过IEC/IEEE总线可达到70次/秒的测量速度 (包括轨迹数据传输时间)

。具有0.1H2分辨率的快速频率计 (计数时间30ms以内)

全面的检波器类型、电子衰减器、前置放大器频率高达26GHz，测量功能包括

GSM/EDGE

“蓝牙”无线技术TD-SCDMA(BTS/MS机站/移动台)WCDMA node B、UE(用户终端)HSDPA

CDMA2000,CDMA20001xEV-DO (BTS/MS
