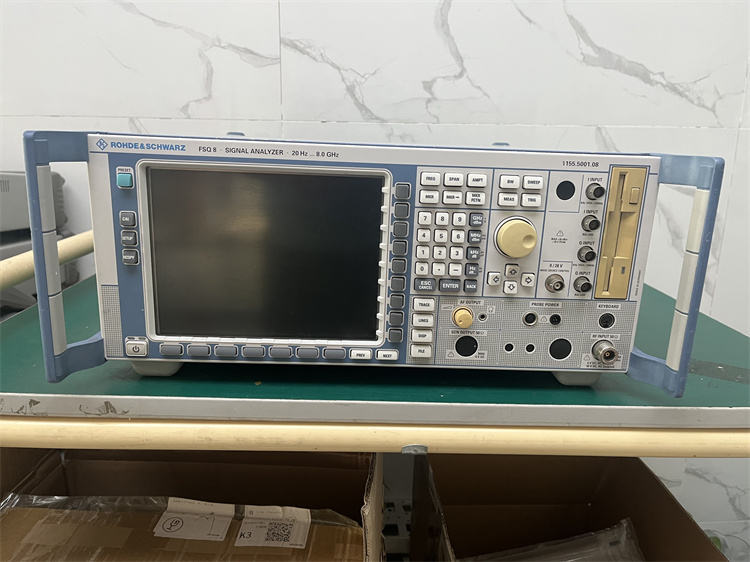

R&S FSQ8、FSQ26、FSQ40是罗德与施瓦茨FSQ系列信号分析仪，是所有开发和生产测量任务的解决方案。它提供了非常低的相位噪声，无与伦比的低残差EVM，一个宽的动态范围和高于平均水平的精度，使其成为开发应用的理想的高端测量仪器，其中公差和限值通常必须低于标准中的定义。

FSQ系列结合了?FSU与宽带信号分析仪出色的频谱分析仪功能和功能。由于其分析带宽高达120MHz（R&S?FSQ B72），R&S?FSQ是测量宽带信号（如WLAN、IEEE802.11n/ac、3GPP LTE或3GPP WCDMA多载波信号）的正确仪器，用CCDF测量确定幅度统计，并测量调制精度或代码域功率。配备了R&S?FSQ B71选项，R&S?FSQ可以分析模拟基带中的信号，如果使用R&S?FSQ B17选项，甚至可以在数字基带中分析信号。

FSQ系列

FSQ3  20?Hz - 3.6?GHz

FSQ8  20?Hz - 8?GHz

FSQ26 20?Hz - 26.5?GHz

FSQ40 20?Hz - 40?GHz

主要特性

?频率范围从20 Hz到3.6/8/26.5/40 GHz

?28 MHz信号分析带宽，可选的120 MHz

?杰出的射频特性

TOI typ。+25 dBm

1 dB压缩点+13 dBm

84 dBc ACLR/3GPP与噪声校正

-173dBm（1Hz）显示平均噪声水平（DANL）与噪声校正和R&S?FSU-B24前置放大器

?分析信号的模拟和数字基带

?众多固件应用扩展信号分析能力

?16样本I/Q内存，可扩展到705样本

优秀的射频性能满足要求的应用：

优秀的射频特性

■84 dB ACLR 3GPP与噪声校正

■77 dB ACLR 3GPP多载波信号（4个相邻载波）

■TOI > +20 dBm，typ。+25 dBm

■1 dB压缩+13 dBm

■显示平均噪声水平（DANL）类型。-173dBm使用噪声校正（1 Hz带宽）和R&S?FSU-B24前置放大器

■相位噪声-10MHz载波偏移160dBc（1Hz）

■相位噪声-10 kHz载波偏移133dBc（1Hz）

信号和频谱分析在一个仪器：

?信号分析120兆赫带宽

■信号从射频，模拟或数字基带

■705样本（我和Q）

■低相/频率响应

■用户定义样本率?最佳信号保真度调制分析?准备分析多标准，多载波

广泛的功能由于其广泛的功能：

R&S?FSQ在频谱分析仪市场上是无与伦比的。甚至基本单元包括所有重要功能：?通道滤波器从100 Hz到5 MHz?RRC过滤器?1 Hz到50 MHz分辨率带宽（RBW）?测量点/跟踪可选择155和30001?时间选择频谱分析与门功能?80测量/秒手动模式?SCPI兼容GPIB命令集?GPIB命令集兼容?FSE/?FSIQ和传统惠普频谱分析仪

?时域快速ACP测量?统计信号分析与CCDF功能?RMS探测器?换能器因子校正天线或电缆频率响应?谐波失真测量函数?伪****测量高达100001点，在多达20段?外部参考从1 MHz到20 MHz在1 Hz步骤?局域网接口

100BaseT（1 Gbit）?16m样本I和Q内存

突出的射频特性频谱分析仪的动态范围性能主要由三个参数定义：?噪声级?互调性能（TOI）?相位噪声

R&S?FSQ在这三个类别中都表现出色。它广泛的动态范围在解决困难的测量问题时派上了用场。通过使用噪声校正，可以降低R&S?FSQ的固有噪声水平。该仪器在主动工作模式下测量自身的噪声，然后使用信号处理去除轨迹中的噪声，使其能够测量接近热噪声的微弱信号。在没有附加滤波器的情况下测量****信号的非谐波（杂散）是由于极低的相位噪声，特别是远离载波。高谐波二阶截距点是指多声道有线电视测量的最佳动态范围。对于3GPP相邻信道功率测量，84 dB ACLR的噪声校正可以验证非常好的相邻信道功率比，非常简单，具有很高的精度。因此，可以构建和测试性能更高的NodeB。
